申请号 200810229253.0
申请日 2008年11月30日
专利权人 辽宁春光制药装备股份有限公司
发明名称 铝塑大泡罩成型装置
授权公告日 2009年11月04日
摘要：一种铝塑大泡罩成型装置，解决了现有的铝塑泡罩包装 机成型装置存在的成型深度浅、难以进行大泡罩成型的难 题。它包括包装机机体，在包装机机体上设有可编程控制器、 高压气源和可调支座，在可调支座上安装有成型机座，在成 型机座上通过导柱支撑有上模预冲装置，在上模预冲装置下 面设有成型下模，其特殊之处是：在成型机座内设有铰链连 杆机构，铰链连杆机构的上端与成型下模底面铰接，铰链连 杆机构的下端铰接在可调支座上，在成型机座一侧设有气 缸，气缸的活塞杆一端与铰链连杆机构的中间绞轴连接，所 述的高压气源通过电磁阀与气缸连接。优点是：成型深度可 达60mm，完全能够满足大泡罩需求，同时工作可靠，制造成 本低。

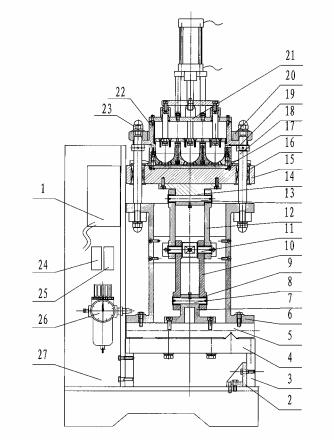

摘要附图：
