申请号 200510136815.3
申请日 2005年12月31日
专利权人 辽宁春光制药装备股份有限公司
发明名称 液体灌装机对版调整方法及调整装置
授权公告日 2008年04月16日
摘要:一种液体灌装机对版调整方法,首先设定实际进给尺寸大于理论进给尺寸1‰~5‰;通过光电检测装置对包装材料的图版位置进行检测,并将检测信号输送到控制单元;如检测到图版位置偏离基准位置,就由控制单元发出调整信号使对版调整机构工作,调整辅助进给距离,使包装材料受到拉伸;如检测到图版位置没有偏离,则光电检测装置继续进行检测。该液体灌装机的对版调整装置包括机体主板、座板、辅助进给夹持装置,其特殊之处是:在辅助进给装置上安装有对版调整机构,在液体灌装机上设有光电检测装置,光电检测装置输出端与控制单元连接,控制单元输出端通过电磁阀与汽缸连接。优点是工作可靠、可对版图印刷与成型位置的误差进行自动调整,确保版图印刷对正,提高生产效率,减少包材消耗,降低生产成本。

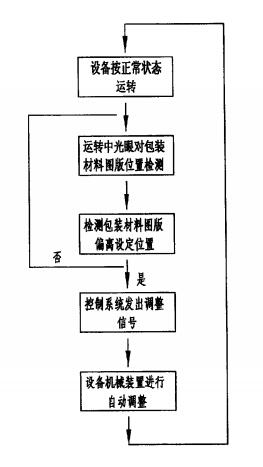

摘要附图:
