申请号 201010564344.7
申请日 2010年11月30日
专利权人 锦州清华机械有限公司
发明名称 可回收轨道式导斜器
授权公告日 2012年08月15日
摘要:一种可回收轨道式导斜器,包括送斜器和导斜器斜铁,在导斜器斜铁下端固接有轨道管,在轨道管上部设有锥形套,在轨道管上均布有轨道槽,轨道槽分为长槽和短槽且交替布置,在轨道管上位于轨道槽下面均布有将长槽和短槽连通的换向槽,在轨道管上套装有滑套,在滑套下面活接有导向环,在导向环上均布有分别插入短槽内的导向定位销,在滑套中部和上端沿圆周方向分别均布安装有弓形弹簧片和条形弹簧片,在条形弹簧片上端分别固接有卡瓦。优点是:固定时不需要高压作业,在任意井斜段都可以固定;卡瓦不会松动,可以确保后续作业顺利完成;作业完成后可将整个导斜器取出,并可重复利用,能够适用于侧钻分支井和鱼刺井;结构简单紧凑,容易加工制造。

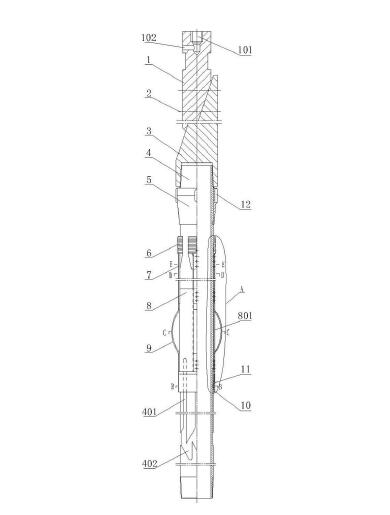

摘要附图:
